Обзор бронированных кабелей для прокладки в земле

Строительство небольшого частного дома и крупного промышленного объекта не обходится без подвода электричества. Наиболее современным решением можно считать бронированный кабель для прокладки в земле, решающий множество проблем классической воздушной или комбинированной проводки на простых кабелях типа ВВГ в металлической трубе.

В чем преимущества подземной проводки?

Наши дома и квартиры требуют организации системы электроснабжения необходимой мощности. Их питание организовывается за счет внешней линии одним из трех способов, отличающихся сложностью монтажа, обслуживания/ремонта, а также ценой:

Воздушный. Наиболее простой способ, при котором подводящий провод перекидывается по воздуху от ближайшей ЛЭП. Чаще всего используется простая жила необходимого сечения без изоляции или с ней, например, ВВГ,
Подземный. Более современный, надежный способ, при котором подвод к дому организовывается по вырытой траншее с укладкой изолированных кабелей в землю непосредственно или в защитной трубе. Отличается большей трудоемкостью выполнения и последующего обслуживания/ремонта,
Комбинированный. Этот вариант сочетает участки с воздушной и подземной (в трубе) прокладкой при наличии сложных условий расположения ЛЭП, рельефа местности. Соответственно, наиболее затратный, трудоемкий вариант для монтажа/ремонта.

Вариант с подземной прокладкой является более современным, обладает очевидными преимуществами по сравнению с классическим воздушным подходом:

Во-первых, кабель для прокладки в земле можно выбирать с оглядкой на нужное сечение или даже с запасом, поскольку не приходится учитывать его провисание,
Во-вторых, возможность задействовать минимальное количество вводных устройств,
В-третьих, цена обустройства подземной линии может оказаться ниже воздушной,
В-четвертых, при соблюдении технологий укладки кабеля в землю, о нем можно забыть на долгие годы, не прибегая к ремонту,
В-пятых, такой вариант попросту эстетичнее, поскольку линия не свисает посреди двора, не преграждает пространство.

Маркировка и основные виды кабелей для подземных линий

Несмотря на очевидные преимущества, укладка кабеля в землю сопряжена с не менее очевидными проблемами:

Возможностью механического повреждения линии при ведении земляных работ,
Промерзанием кабеля зимой при несоблюдении достаточной глубины траншеи,
Повреждением провода грызунами,
Нарушением целостности соединений при отсутствии специальных муфт,
Сложностью организации ремонта кабельной линии.

Избежать этого при использовании классических кабелей с ПВХ изоляцией, например, ВВГ, можно, если прокладывать их по металлической трубе. Альтернативой этому может служить бронированный кабель, между шарами изоляции которого присутствует дополнительный металлический слой.

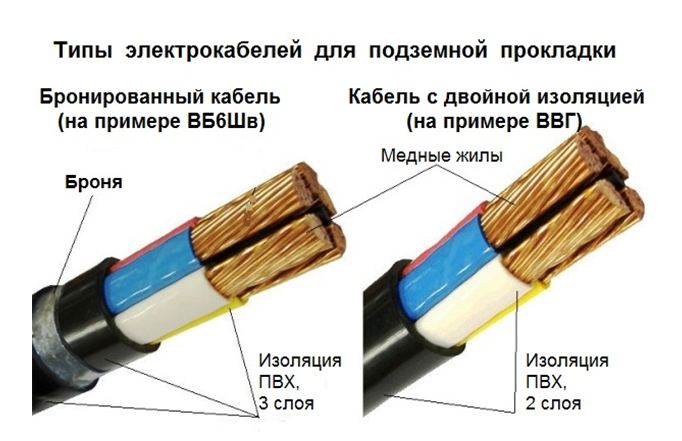

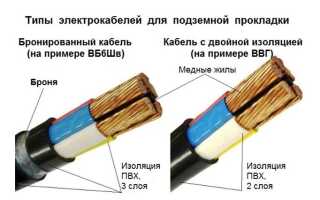

Визуальные и практические отличия усиленного кабеля ВБбШв от простого ВВГ можно видеть на следующей иллюстрации:

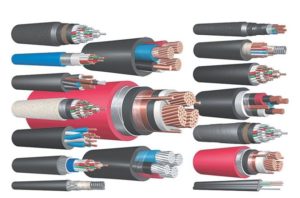

Используются следующие основные виды кабеля в землю, отличающихся количеством, материалом жил, комбинацией изоляционного, бронированного слоев:

ВБбШв. Это силовой кабель с поливинилхлоридной изоляцией токопроводящей медной жилы, имеющий два слоя защиты: промежуточную – стальную (бронированная лента с характерным профилем сечения) и внешнюю – поливинилхлоридную в виде шланга,
ВБбШв АВБбШв, АПвБбШв, АПвБВ ВБбШв ПвБВнг, ПвБбШв электропровода
АВБбШв, АПвБбШв, АПвБВ. Это три вида кабелей с алюминиевыми токопроводящими жилами. Первый является аналогом ВБбШв (отличается только материалом жилы), второй имеет изоляцию проводников из сшитого полиэтилена, а третий – сочетает полиэтиленовую обмотку, антикоррозионную броню, а также внешний слой из поливинилхлорида,
ПвБВнг, ПвБбШв. Это группа кабелей на медных жилах с полиэтиленовой обмоткой. Первый из них имеет бронированный слой с антикоррозионным покрытием, поливинилхлоридным внешним шаром в негорючем исполнении. Во втором случае жилы имеют стальную профильную броню, а также внешний слой – поливинилхлоридный шланг.

Тонкости выбора кабелей в землю

Как уже упоминалось выше, прокладка кабеля в траншее позволяет не зацикливаться на его массе и обратить больше внимания на необходимую мощность, которую можно выбрать с запасом, на перспективу расширения. Она определяется из расчета суммарной нагрузки всех существующих потребителей (бытовой техники, приборов и т. д), а также зависит от материала и минимального сечения жилы.

Последовательность укладки подземного силового кабеля

Прокладывать вводную линию в траншее, независимо от того какой кабель используется бронированный или простой ВВГ, необходимо в два основных этапа:

Подготовительный,
Монтажный.

Целью подготовительного этапа является разработка, согласование проекта на ввод электричества, а также выкапывание траншее по разметке. Она имеет сечение по форме напоминающее трапецию, расширяющуюся к верху. Глубина должна быть не менее 80 см на приусадебном участке (газоне) и 125 см – на участках с дорожным покрытием. Ширина оснований трапеции зависит от количества кабелей, которые нужно прокладывать, ответвительных/соединительных муфт, решений для обслуживания/ремонта. Она колеблется от 35 см до 1 м.

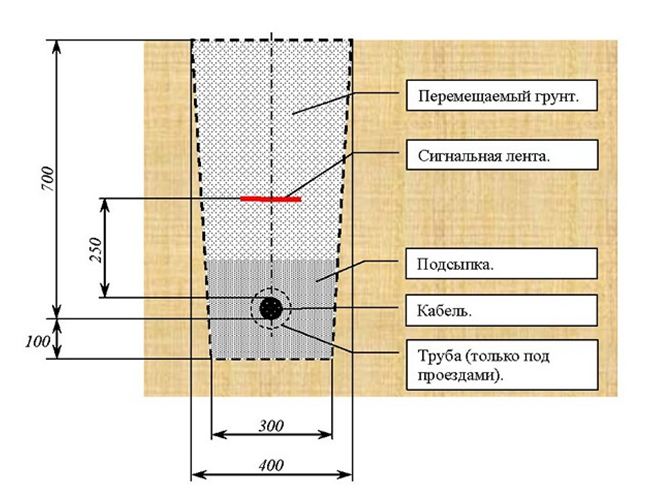

Схема укладки силового кабеля

Готовый ров очищают от сторонних предметов, мусора, а затем укладывают на дно песчаную подушку толщиной до 10 см. После этого предпринимаются мероприятия по обустройству ответвительной муфты, усиливающих труб. На этом подготовка считается завершенной и можно начинать непосредственно прокладывать кабель в землю.

В процессе укладки необходимо избегать натяга, формируя волнистую линию. Если на отдельных участках предвидится усиление из труб, то они уже должны быть на своем месте. В траншее по возможности располагают кабель целой длины. Если так сделать не получается, тогда необходимо использовать специальные соединительные/ответвительные муфты.

При параллельной укладке нескольких проводов соблюдается минимальное расстояние между ними 10 см. Уложенные кабеля засыпают сверху 10-сантиметровым слоем песка, а еще выше – грунтовой подушкой. Места, где необходимо прокладывать кабель в землю, обозначают специальной сигнальной лентой.

Обязательно необходимо организовать заземление брони, проверить ее сопротивление, дабы избежать коротких замыканий.

Кое-что о муфтах

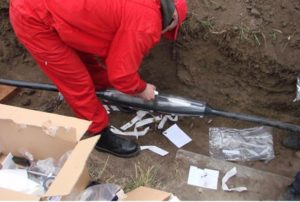

Защитная муфта поможет обезопасить наиболее уязвимые участки подземной электропроводки

В зависимости от типа объекта, требуемой мощности, схемы разводки внутренней электросети, может потребоваться соединение кабелей разных сечений и направлений. Очевидно, что место контакта будет наиболее уязвимым с точки зрения целостности, а значит, больше других подвержены необходимости ремонта. Для защиты этого участка используют специальные муфты.

Муфта может иметь стационарный корпус (вверху на иллюстрации) с болтовым крепежом, заливкой компаундом или изготавливаться из термопластичных материалов с последующей обжимкой места соединения. Конкретный вариант зависит от типа кабеля (ВВГ, ВБбШв, ПвБВнг и т. д), его сечения, мощности.

Как мы видим, укладка бронированного кабеля в землю может решить множество практических и эстетических вопросов по вводу электричества в дом. Этот способ более надежный, имеет сравнительно меньшую цену, не требует использования защитных труб (это необходимое условие при использовании простого силового кабеля типа ВВГ).
