Защитить электрический кабель от механических повреждений и вредного воздействия окружающей среды можно разными способами. До недавнего времени лучшим вариантом была прокладка провода внутри стальной трубы (коллектора). Со средины 1990 годов ей на смену пришла ПВХ труба для электропроводки. Пластик оказался намного дешевле, легче, долговечней металла. К тому же стальные конструкции, в отличие от полиэтиленовых, не обеспечивали надежной защиты от влаги и температурного влияния.
Преимущества пластика
Поливинилхлоридные трубы для электропроводки отлично зарекомендовали себя в различных условиях. Они изготавливаются на основе негорючего ПВХ, имеют достаточно высокую жесткость, а также стойкость к механическому воздействию. Другими преимуществами полиэтиленовых конструкций для прокладки электрокабеля являются:
- устойчивость к коррозии (ПВХ трубы для электропроводки допускается использовать в помещениях, где влажность превышает нормы, а также при прокладке кабеля под землей),
- длительный срок службы (до 50 лет),
- высокая диэлектрическая устойчивость,
- небольшой вес,
- простота монтажа и замены,
- низкая стоимость.
Виды полиэтиленовых коллекторов
Пластиковые электротехнические коллекторы изготавливаются из двух основных видов полиэтилена: ПВД (высокого давления) и ПНД (низкого давления). Разница между этими материалами заключается в их плотности и толщине. ПВД изделия достаточно прочны, однако неустойчивы перед газами и очень чувствительны к окислительным процессам. Труба ПНД для электропроводки, наоборот, имеет хорошую химическую стойкость, но обладает низким сопротивлением к механическому воздействию.

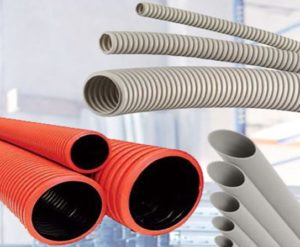

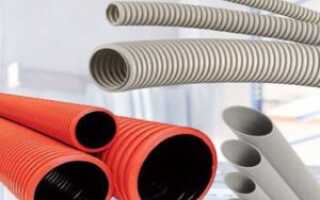

Независимо от типа полиэтилена ПВХ трубы для электропроводки классифицируются на:
- жесткие,
- гибкие.
Жесткие полиэтиленовые трубы

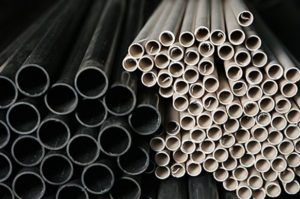

Первый тип – это обычные гладкостенные трубки для электропроводки, изготовленные из самозатухающего поливинилхлорида. Они являются аналогом стальных защитных коллекторов, и могут применяться как для открытой, так и скрытой кабельной проводки. Эти ПВХ трубки не изгибаются, поэтому при их монтаже с целью изменения направления прокладки используются специальные муфты, прямые и угловые соединители.
По степени прочности они бывают:
- 125 Н – коллекторы с низкой механической устойчивостью (не применяются при промышленном строительстве),
- 320 Н – наиболее распространенные ПВХ трубки для защиты электропроводки, использующиеся при строительстве жилых помещений,
- 750 Н – прочные электротехнические пластиковые трубки для прокладки проводки внутри бетонных изделий, применяемых при монолитно-каркасном строительстве,
- 1200 Н – максимально прочные изделия для укладки кабелей внутри ЖБ конструкций на большой глубине закладки.
Технические характеристики жестких ПВХ труб:
- температурные ограничения: -20+ 600С,
- ударопрочность: 2 Дж (при температуре – 250С), 6 Дж (при -50С),
- диэлектрическая устойчивость: не менее 2000В (15 минут),
- электрическое сопротивление: не меньше 100МОм.
Гибкие поливинилхлоридные коллекторы
Гибкие трубки для защиты электропроводки можно разделить на:
- гофрированные,
- армированные,
- двустенные (двухслойные).

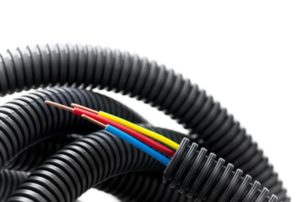

Электротехническая гофротруба – это отличное решение для прокладки провода в самых труднодоступных местах строительных конструкций. Она обладает высокой прочностью наряду с гибкостью, и может применяться с целью защиты электрокабеля при наружной и скрытой прокладке. Гофрированный коллектор отлично подходит для монтажа в пустотелых железобетонных конструкциях. Благодаря прочной пластиковой гофре трубка надежно защищает провод от механических повреждений, а также способна выдерживать до 200 тыс. перегибов.
Технические характеристики гофротрубы:
- наименьший радиус перегиба: не менее 3-х диаметров,
- температурные ограничения: -20+ 600С,
- диэлектрическая устойчивость: не меньше 1000В (15 минут),
- электрическое сопротивление: не менее 100МОм.

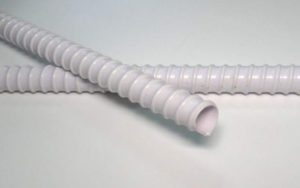

Армированные поливинилхлоридные трубки применяются для наружной прокладки электрических магистралей к подвижным механизмам строительной техники, а также с целью их защиты от воздействия вибрации. Конструктивно армированная трубка представляет собой пластиковый спиралевидный каркас, залитый мягким поливинилхлоридным пластикатом.
Технические характеристики армированных поливинилхлоридных труб:
- радиус изгиба: не менее 2-х диаметров,
- рабочий температурный режим: -20+ 600С,
- диэлектрическая устойчивость: не меньше 2000В (15 минут),
- электрическое сопротивление: не меньше 100МОм.

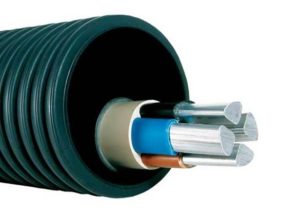

Двустенные (двухслойные) коллекторы предназначены для обеспечения максимальной защиты электрокабелей, в том числе силовых (до 10 кВ) при прокладке инженерных коммуникаций в грунте. Их конструкция состоит из двух слоев, один из которых изготовлен из полиэтилена высокого давления (внутренний), а другой из ПНД (наружный). Наружная оболочка изделия – гофрированная, и может быть как жесткой, так и мягкой. Внутренняя стенка гладкая, что позволяет с легкостью протягивать через нее провод.
Двухслойные гофрированные трубки продаются в бухтах по 25, 50, 100 м, что очень удобно при их монтаже.
Технические характеристики двустенных ПВХ труб:
- температурные ограничения: -55+ 900С,
- диэлектрическая устойчивость: не менее 2000В (15 минут),
- электрическая прочность: не менее 38кВ/мм,
- удельное электрическое сопротивление: 1х10161х1017Ом.см.
Приведенные характеристики показывают, что полиэтиленовые защитные конструкции в большинстве случаев могут быть существенно эффективней, нежели металлические трубы для электропроводки. А, учитывая сегодняшние цены на металл, стоимость доставки и монтажа, можно сделать вывод, что полиэтилен в скором будущем может стать единственным материалом, применяемым для защиты электрокоммуникаций.
